Tasarım

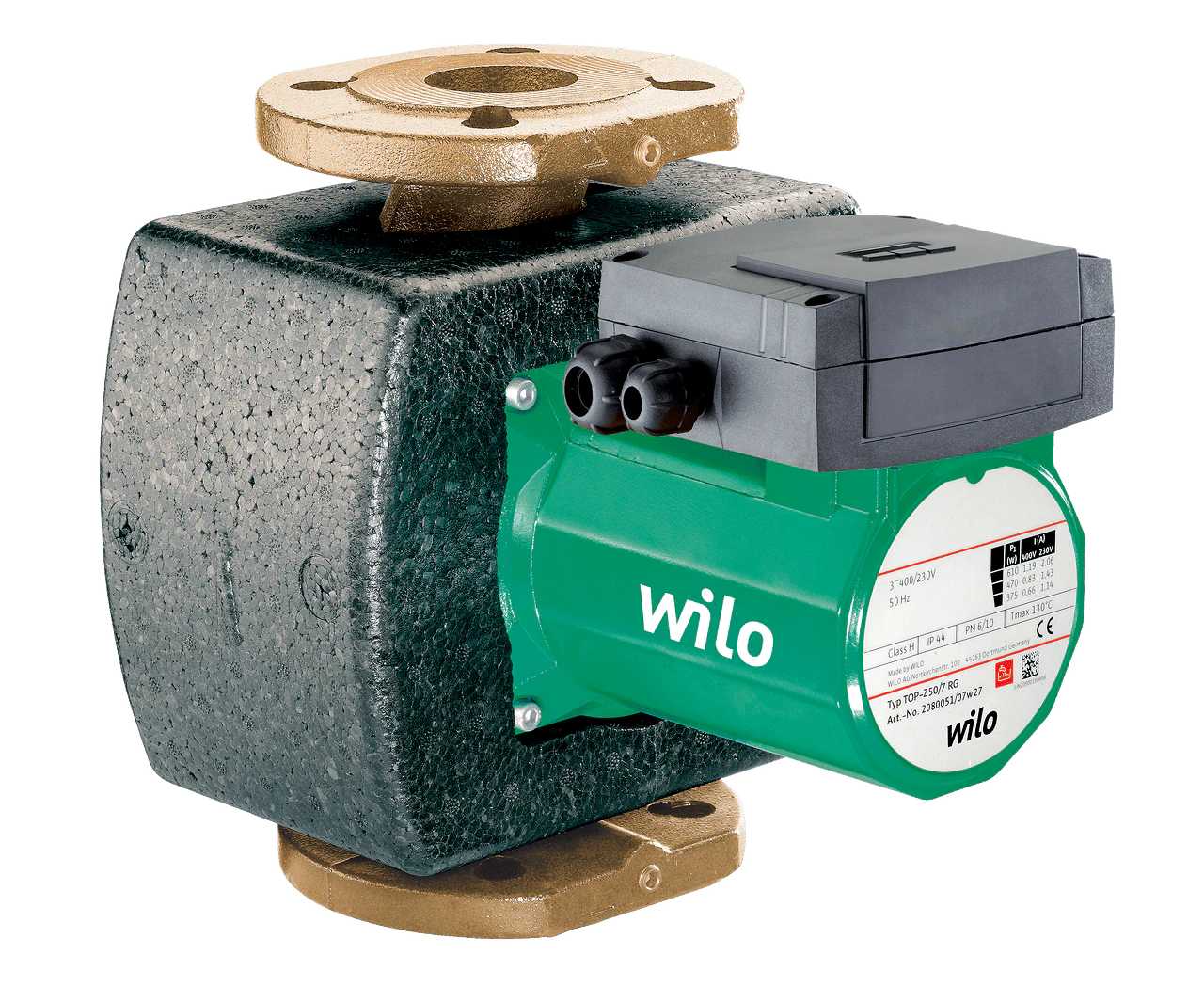

Rakor veya flanş bağlantılı ıslak rotorlu sirkülasyon pompası. Gücün uyarlanması için önceden seçilebilir devir hızı kademeleri.

Uygulama

Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon sistemleri.

Donanım / İşlev

İşletim tipleri

• Devir hızı kademe kumandası

Manuel işlevler

• Devir hızı kademesinin ayarı: 3 devir hızı kademesi

Otomatik fonksiyonlar

• İzin verilmeyen yüksek sıcaklıklı sargı sıcaklıklarına karşı dahili koruma
• P2 ≥ 180 W pompalar için Wilo trip cihazları kullanılabilir
• SK 602N ve SK 622N kumanda cihazlarıyla tam pompa tripleri için opsiyoneldir

Sinyal ve gösterge işlevleri

• Termik sargı kontağı WSK, gerilimsiz normalde kapalı kontak
• Bu özellik yalnızca P2 ≥ 180 W pompalar için geçerlidir
• Dönüş yönü kontrolü, yalnızca üç fazlı pompalarda

Donanım

• Flanşlı pompalarda farklı flanş modelleri
• DN 40 ile DN 65 pompalar için standart model: PN 6 ve PN 16 karşı flanşları için kombi flanş PN 6/10
• DN 80 pompalar için standart model: karşı flanş PN 6 için flanş PN 6
• DN 40 ile DN 80 pompalar için özel model: karşı flanş PN 16 için flanş PN 16
• Kablo girişi her iki taraftan mümkündür
• Standart olarak ısı yalıtımı

Tip kodlaması

Örnek:	Wilo-TOP-Z 40/7
TOP	Standart pompa; rakor bağlantılı veya flanş bağlantılı pompalar
-Z	İçme suyu sirkülasyonu için tekli pompa
40	Nominal bağlantı çapı
7	Q = 0 m³/saatte nominal basma yüksekliği [m]

Teknik veriler

• İzin verilen ısı aralığı

• TOP-Z 20/4 ve TOP-Z 25/6 modellerinde, içme suyu sertliği 3,21 mmol/l değerine kadar: maksimum +65 °C
• Kısa süreli işletimde, yaklaşık 2 saat: maksimum +80 °C
• TOP-Z 25/10 modelinde, içme suyu sertliği 3,57 mmol/l değerine kadar: maksimum +80 °C
• Kısa süreli işletimde: maksimum +110 °C

• Elektrik şebekesi bağlantısı

• 1~230 V, 50 Hz; model tipine bağlı
• 3~230 V, 50 Hz; opsiyonel kumanda fişi ile
• 3~400 V, 50 Hz

• Koruma sınıfı: IPX4D
• Rakor veya flanş bağlantısı: model tipine göre Rp ½ ile DN 80
• Standart modelde maksimum işletme basıncı: 6/10 bar veya 6 bar
• Özel modelde maksimum işletme basıncı: 10 bar veya 16 bar

Malzemeler

• Pompa gövdesi: Paslanmaz çelik, bronz döküm veya kır döküm; model tipine bağlı
• Çark: Plastik
• Mil: Paslanmaz çelik veya seramik; model tipine bağlı
• Yatak: Sentetik reçine emdirilmiş karbon

Teslimat kapsamı

• Pompa
• Isı yalıtımı
• Rakorlu bağlantıda contalar
• Flanş bağlantıları için rondelalar (DN 40–DN 65 nominal bağlantı çaplarında)
• Montaj ve kullanma kılavuzu

Opsiyonlar

• PN 16 işletme basıncı için özel modeller (fiyat farkı alınır)
• İstek üzerine ülkelere özel gerilimlere uygun modeller temin edilebilir

Aksesuarlar

• Dişli bağlantıda rakor bağlantıları
• Adaptör parçaları
• Zaman ayarlı kumanda cihazı: Wilo-SK 601N
• 3~400 V pompalar için

• Kumanda fişi 3~230 V, 50 Hz
• Tam motor koruması için Wilo trip cihazı SK 602N / SK 622N

• 1~230 V pompalar için

• Tam motor koruması için Wilo trip cihazı SK 602N / SK 622N
